1500V大功率工商业光伏解决方案

前 言


全球最大光伏盛会上海SNEC展完美落幕,固德威1500V逆变器耀目首发,C位出圈。


1500V智慧解决方案已成为降本首选方案,普遍应用于全球地面电站,部分已应用在大型分布式屋顶,基于1500V的大功率组串式逆变器的系统解决方案,通过更高电压、更大功率、更高容配比、更大子阵与主动安全等方面技术应用,整体降低LCOE达到7%


此外,1500V系统在减少线损、提升发电量方面也有一定的作用。本文将为大家介绍1500V解决方案。


一、项目概述


本工程装机容量为

45.28524MWp/40.95MWac,项目建设地处于青海,所在地年均总辐射为6537.6MJ/m2,光照资源优异,建设地属河流堆积地形地貌类型,地势平缓,适合建设输电型地面光伏电站。


下文重点讲述1500V系统总体方案设计。


二、系统总体方案设计


本项目共使用额定功率435W高效双面太阳能光伏组件104104块,装机容量为45285.24kW。共使用182台225kW组串式逆变器,系统直流超配为1.11;考虑背部平均15%的发电量增益,直流超配为1.27。


1、光伏组件选型


使用某高效双面太阳能电池组件104104块,组件规格为435Wp,装机容量为45285.24kWp

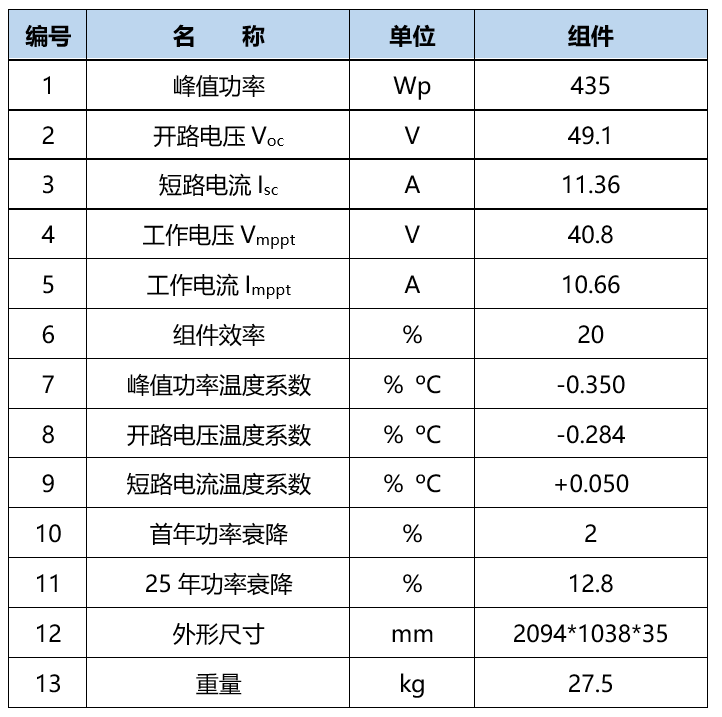

太阳能电池参数表


2、光伏阵列运行方式选择


考虑初始成本及后期运维的费用,本工程光伏站采用固定式支架安装。


光伏阵列安装倾角的最佳选择取决于诸多因素,如地理位置、全年太阳辐射分布、直接辐射与散射辐射比例、负载供电要求和特定的场地条件等。


当地最佳倾角为38°,为尽可能利用有限面积,增加项目规模效益,本项目将适当降低组件安倾角。本工程采用35°作为安装倾角。


3、逆变器选型


本项目采用1500V组串式逆变器,目前1500V组串式逆变器有多种型号。本工程采用单机容量225kW的逆变器。

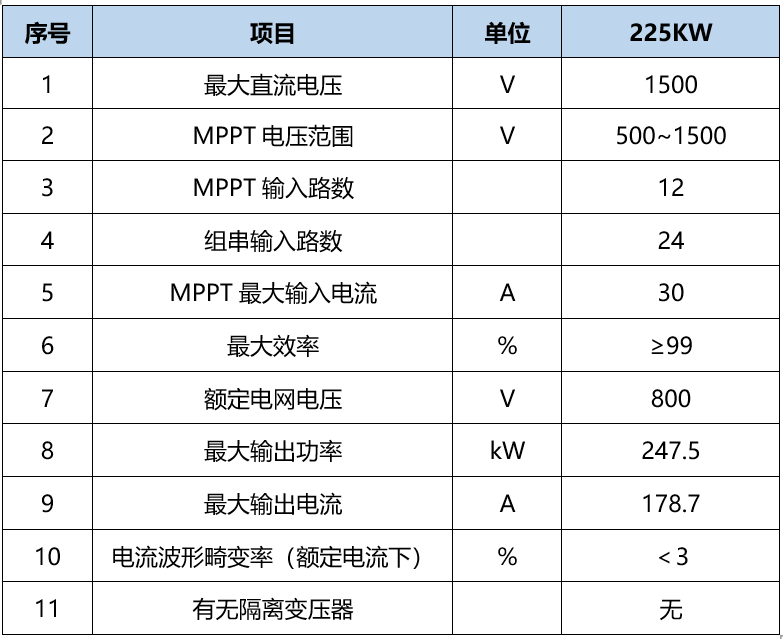

组串式逆变器指标

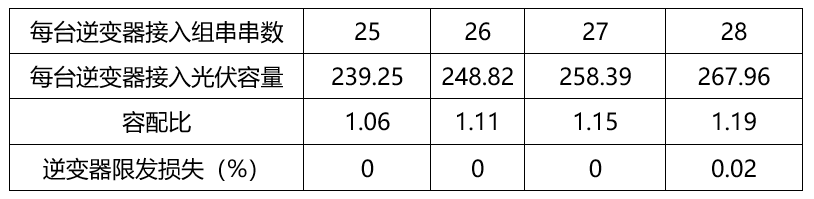

利用PVsyst软件模拟225kW组串式逆变器在25~28块组件一串下的逆变器限发损失,其结果如下表所示。



结合实际项目现场气象条件,冬季的极低气温在零下20℃左右,考虑光伏组件的温度系数,最终取逆变器的接入组串,每串组件26块。


三、子阵单元设计


本项目共分为13个子阵单元,每个子阵单元光伏组件数量为8008块,装机容量为3483.48kW;


子阵单元共使用225kW组串式光伏逆变器14台,每台逆变器接入22串光伏组串,每串组串由26块组件构成;


子阵单元共使用21出交流汇流箱7台,每2台逆变器接入1台汇流箱;

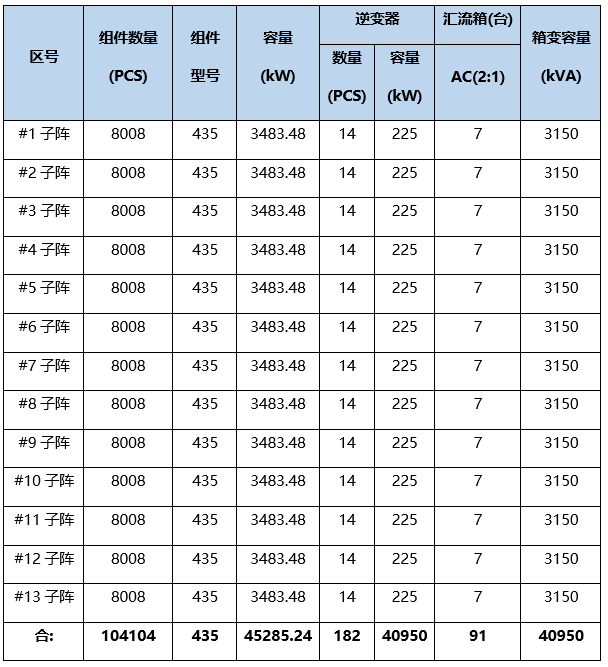

子阵中央配置一套35kV升压设备,包括0.8kV低压进线柜、35kV高压出线、0.8/35kV油浸式变压器。配置信息如下:

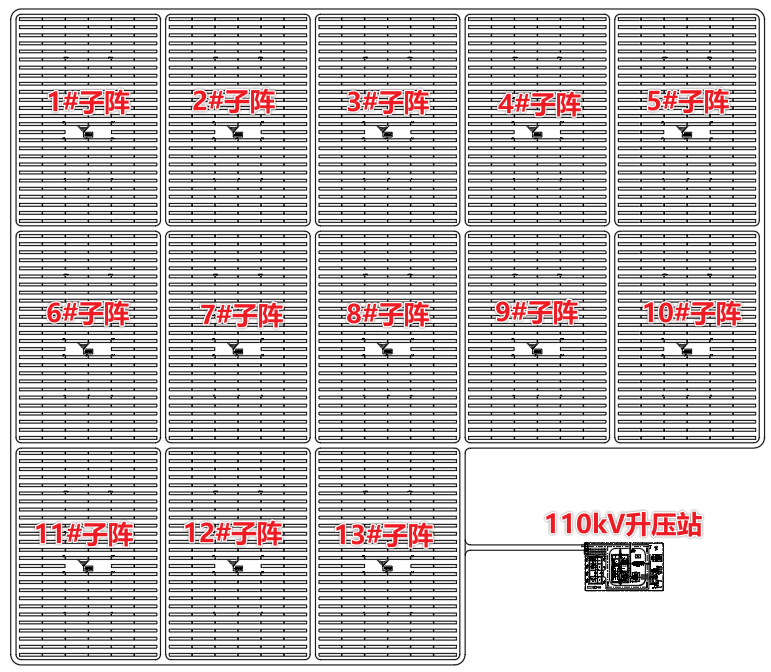

光伏场区设备布置图如下:

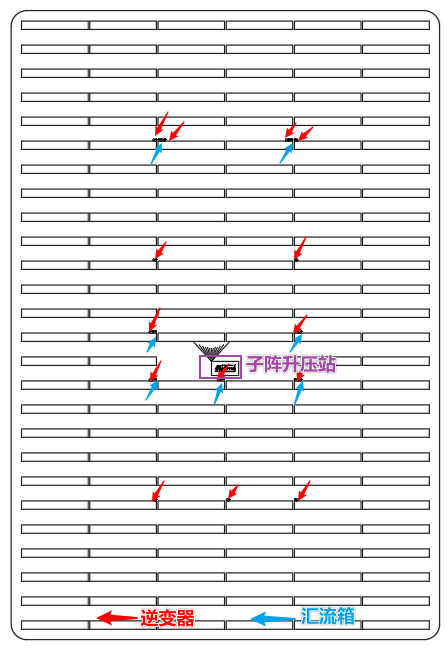

子阵单元设备布置详见下图:

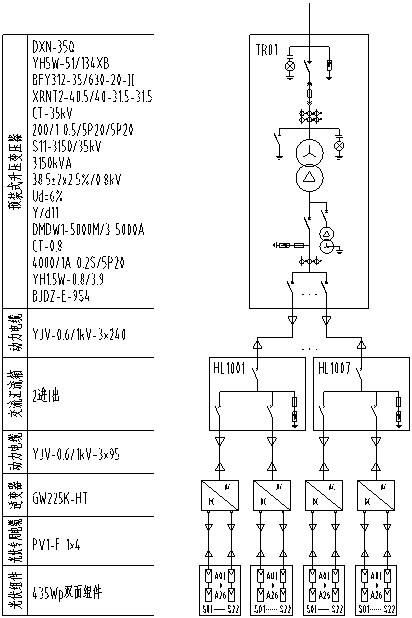

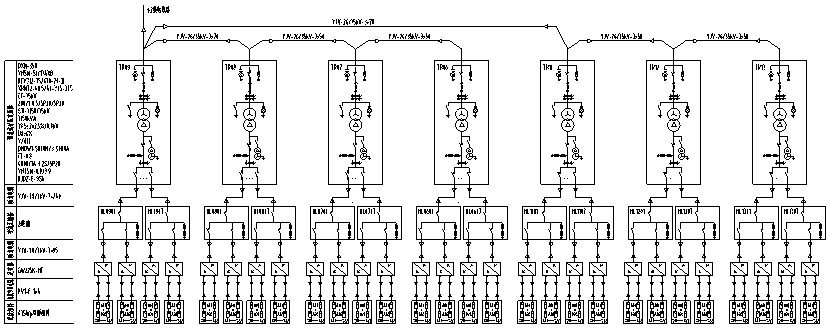

NB01001~NB01014分别出线YJV-1.8/3kV-3×95接入721出交流汇流箱,经汇流箱汇流后出线YJV-1.8/3kV-3×240,分7路接入#1子阵35kV升压箱式变压器低压侧光伏进线柜,子阵配置详见下图:

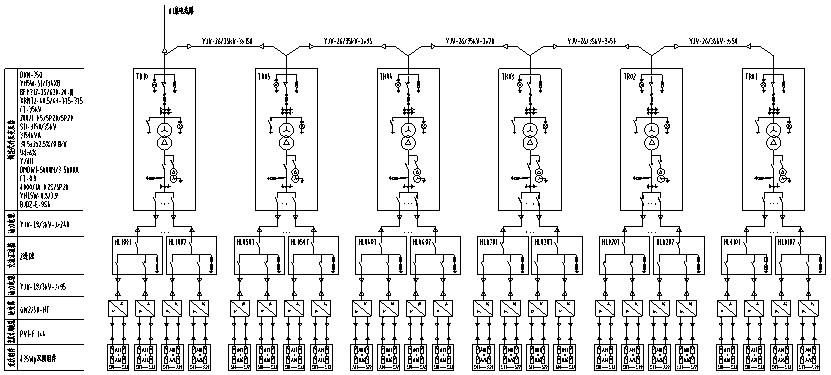

箱变经过T接最终出线2回,接入厂区变电站110kV升压变35kV进线柜,#1~#5#10子阵T接后经#1集电线路接入110kV升压站主变35kV#1进线柜,#6~#9#11~#13子阵T接后经#2集电线路接入升压站主变35kV#2进线柜;所发电量通过该升压站110kV线路送出,T接配置详见下图:


#1集电线路


#2集电线路


四、系统接入方案


本光伏并网电站项目以分散发电、集中并网的形式,所发电量集中上网。


接入系统方案为:在光伏场区外建设1110kV升压站,电压等级为35/110kV,站内建设150MVA变压器。组件经集电线路接入升压站35kV配电装置,经升压变升压至110kV;升压站出1110kV线路,接到110kV XX站。110kV线路采用LGJ-240导线,长度约12.7km


五、光伏区监控系统


光伏场区内逆变器采用PLC(电力载波)通信方式,在每个子阵35kV升压箱变内配置1台智能通讯箱,由该设备将动力电缆中的通信数据分离,通过光纤环网的形式将光伏、环测数据发送到场区监控系统。

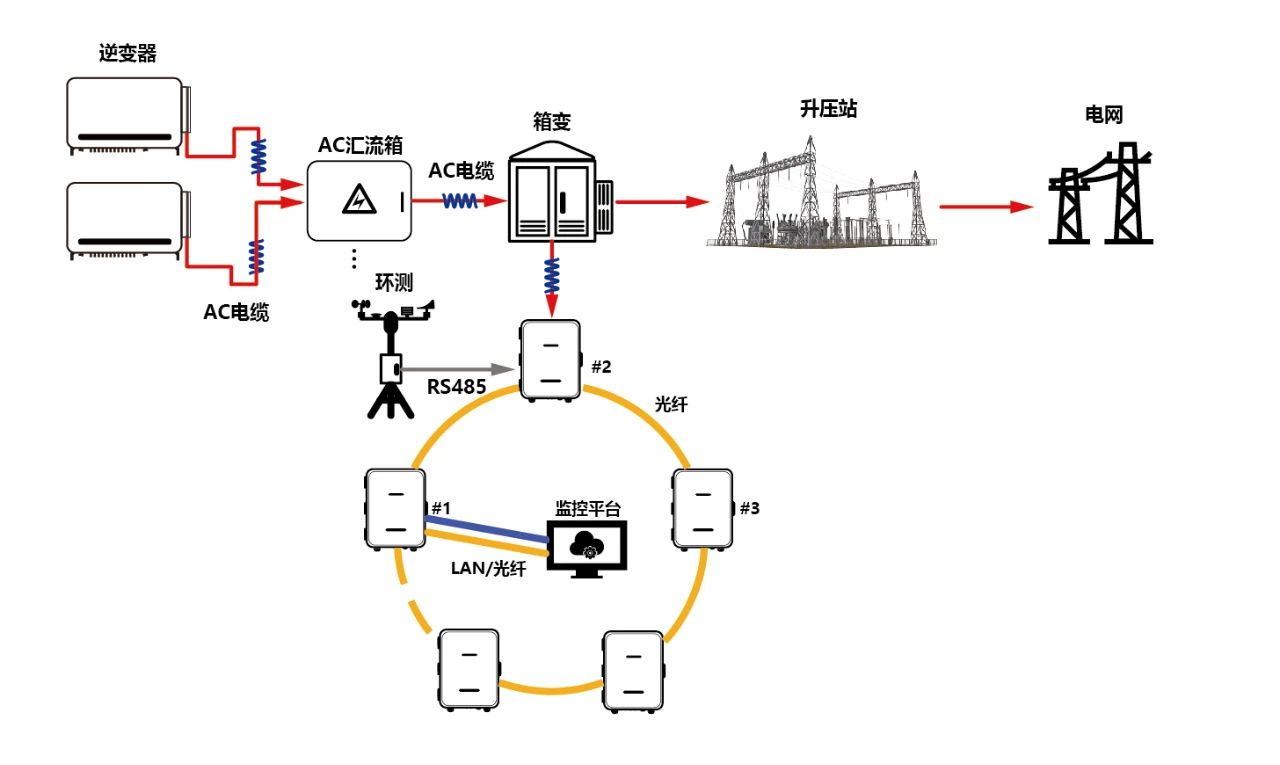

逆变器通信拓扑图如下:



场区监控系统具备远程控制功能,可控制的对象包括汇流箱、箱逆变等的投、退、参数设置、功率调节等。


电站实时监测的数据主要包括功率、日发电量、累计电量、CO2减排量、太阳辐射强度、温度和电站综合效率等指标,用于了解电站当前所处状态,反映当前状态较当日其它时段是否具有异常情况发生。


六、发电量预测


理论发电量:

根据计算结果,光伏电站首年发电量为92736万度,等价利用小时数为1870.2h

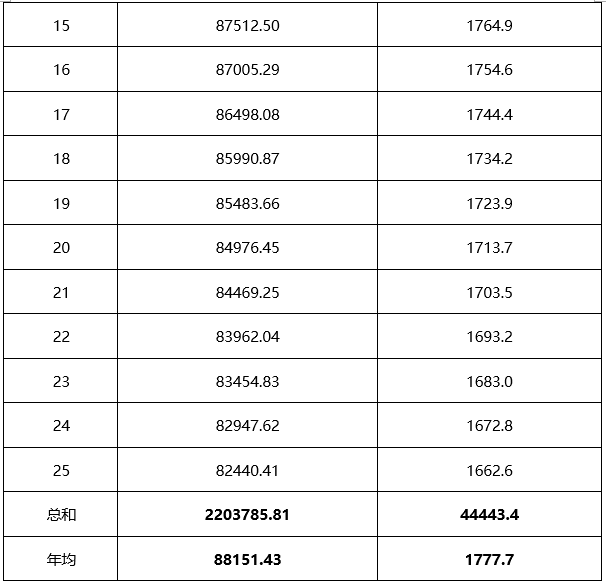

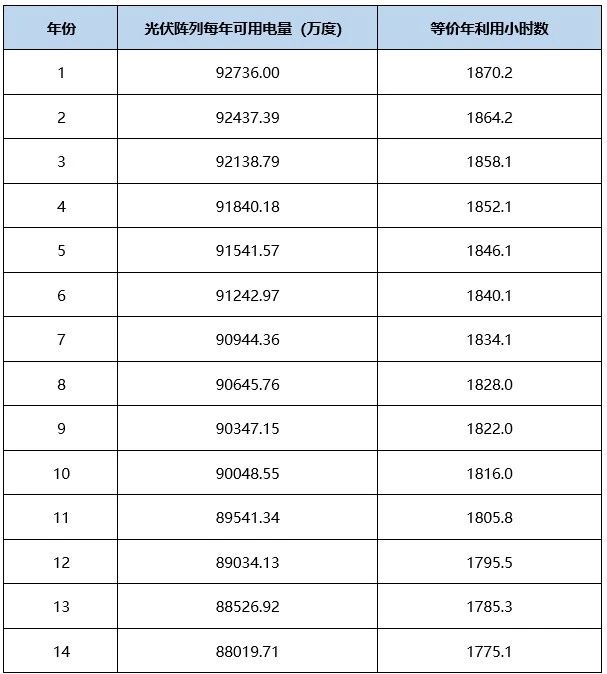

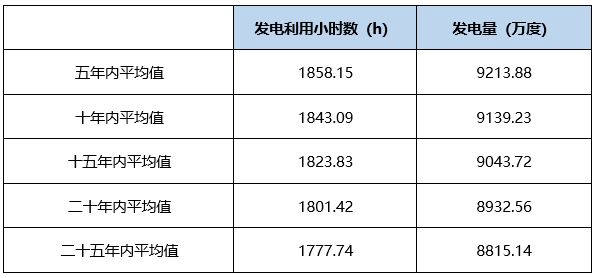

光伏组件的功率是存在衰减的,本项目采用高效双面单晶硅组件,首年衰减为2%,之后每年衰减0.55%。考虑光伏组件的衰减,光伏电站年发电量及年利用小时数见下表所示。



项目发电特性表
