“不到夏至不热”,气温高、湿度大,是夏至后的天气特点。夏至以后地面受热强烈,空气对流旺盛,极易形成雷阵雨多发的气候。
建筑上的光伏系统,因大面积暴露在建筑物屋顶,更易遭受雷电袭击。防雷系统不可靠会使系统中的各部分产生不可逆的危害,以及其它电气设备故障。
雷电袭击对屋面光伏系统的危害
1、当雷电直接击中光伏系统,高电位和强电流极易造成光伏瓦大面积损坏。光伏瓦会遭受具有强大的脉冲电流、炽热的高温、猛烈的电动力的直击,而导致整个系统瘫痪。
2、落雷点在建筑附近时,引起的高电位反击至光伏发电系统,亦会造成严重损坏。电压入侵到蓄电池时轻则损害蓄电池、缩短电池的使用寿命,重则导致电池爆炸,引起严重的系统故障和人员伤亡。
3、高频雷电流以空间电磁波辐射方式,在大面积的光伏方阵及线缆中耦合产生雷电波侵入光伏建筑内部,当雷电感应电压大于1kV时,将毁坏发电智能设备。
防雷工作是一个系统工程,一套完整的防雷体系包括直击防护、等电位连接措施、屏蔽措施、规范的综合布线、电涌保护器防护和完善合理的共用接地系统6个部分组成,实现综合防雷,是现代防雷新理念。对于光电建筑这种特殊的建筑物,采取更为有效、主动的雷电预警和防御措施显得尤为重要。
建筑光伏一体化综合防雷
雷暴天气也能安全无忧
固德威光电建材组成的建筑一体化屋面解决方案,作为建筑电气设计的一部分,与建筑物的防雷和接地系统统一设计。
旭日系列光电建材防雷措施:
1、安装前可先在箱中统一将连接线与旭日瓦左边框上的接地孔进行连接:依次安装外齿垫圈、连接线、自攻螺钉(直径≥4.8mm),并将螺钉拧紧;
2、安装完整排旭日瓦,在安装下一排旭日瓦之前,应先将连接线端头拉出,同时将连接线端头与搭接位置的旭日瓦右边框进行连接;
3、在安装下一排旭日瓦之前,还应检查本排旭日瓦最两端位置连接线是否已连接,确认已连接再进行下一排旭日瓦的安装;
4、继续下一排旭日瓦的安装,上下排之间使用连接线进行连接,使所有排旭日瓦边框连接成导电通路引出总线,与接地扁铁进行连接,接地扁铁埋入大地。

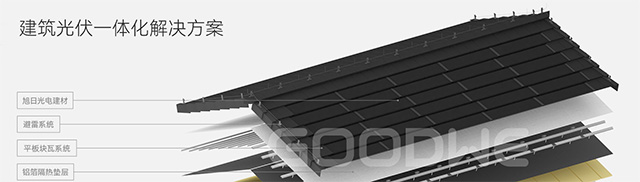

固德威光电建材避雷系统展示
作为电力电子解决方案专家,固德威拥有全套建筑光伏电气安全解决方案,防雷措施完善的光电建材搭配拥有AFCI、RSD强大功能的逆变、储能设备,从全场景护航建筑用电安全。
建筑光伏发电系统防雷设计
措施与要求
1、太阳能光伏发电系统或发电站建设地址的选择,要尽量避免放置在容易遭受雷击的位置和场合。同时,尽量避免避雷针的投影落在太阳电池方阵组件上。
2、根据现场状况,可采用避雷针、避雷带和避雷网等不同防护措施对直击雷进行防护,减小雷击概率,并应尽量采用多根均匀布置的引下线将雷击电流引入地下。多根引下线的分流作用可降低引下线的引线压降,减少侧击的危险,并使引下线泄流产生的磁场强度减小。
3、为防止雷电感应,要将整个光伏发电系统的所有金属物,包括电池组件外框、设备、机箱/机柜外壳、金属线管等与联合接地体等电位连接,并且做到各自独立接地。光伏发电系统等电位连接。
4、光伏发电系统的接地类型主要包括防雷接地、安全保护接地、工作接地和屏蔽接地。
当安全保护接地、工作接地、屏蔽接地和防雷接地4种接地共用一组接地装置时,其接地电阻按其中最小值确定;若防雷已单独设置接地装置时,其余3种接地宜共用一组接地装置,其接地电阻不应大于其中最小值。
条件许可时,防雷接地系统应尽量单独设置,不与其他接地系统共用,并保证防雷接地系统的接地体与公用接地体在地下的距离保持在3m以上。
