光伏系统安装常见问题汇总

随着太阳能发电技术的日益成熟，光伏系统的应用和安装也变得越来越普遍。小固经常看到安装商或用户本人在自己的屋顶安装光伏系统，小固也拜访了很多客户，到安装现场给客户做安装技术支持，发现现场经常出现一些安装不规范的现象。这种现象小则影响发电量，大则影响人的生命财产安全。下面小固从组件侧、交流侧、逆变器侧三个方面对光伏系统安装过程中需要注意的事项进行说明。

1. 组件侧

l  遮挡和安装角度问题

如上图所示：图1组件被阴影遮挡，被遮挡的组件会对光伏组件的输出功率变小，影响发电量。图2所示家用屋顶的组件安装角度太大，超过了45度，同样会影响最终的发电量。所以建议客户将组件安装在空旷、无阴影遮挡的位置。同时根据当地的经纬度选择合适的方向角和安装角度。

l  组件边框及支架接地

在光伏安装现场，经常出现组件和支架不接地的情况，这种情况会导致漏电流的产生，严重的会导致家用的漏电保护器（RCD）会跳掉。没有正确接地的支架可能带有和大地不同的电位，可能会带来电击事故，因此正确的支架接地是很重要的。

组件的接地孔和支架需要分别接地，如下图3和图4所示：

l  MC4或安费诺端子的压接方式

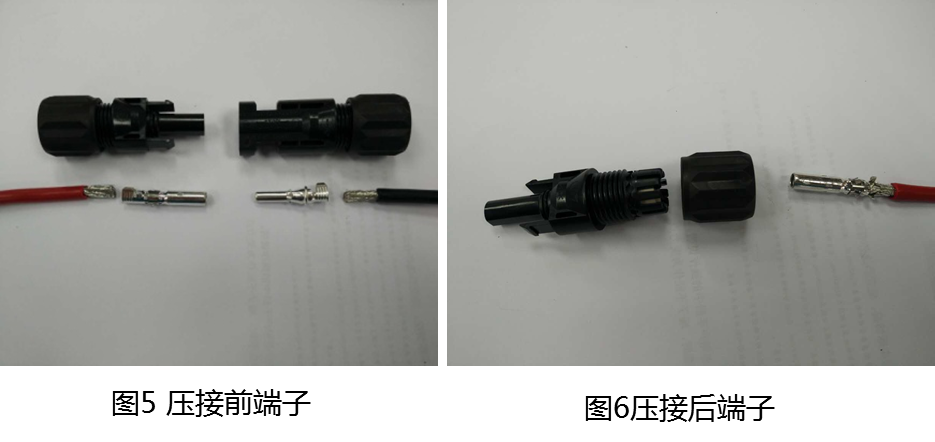

组件插入到逆变器直流侧的端子必须使用我司附件盒中标配的端子连接，端子内部金属部分要用接线钳卡牢，组件输出端子和逆变器的端子必须接触牢固，不松动。

对于安费诺端子，需要特别注意正极端子制作，在压接内部金属端子的时候，需要保留如图8所示的卡点：

图9所示为安装现场中工人压接错误的照片，图中可以看到正的光伏线缆插到负的MC4/安费诺端子，这就会导致在插入逆变器过程中，正负极接反，逆变器不启动。图10所示为接正确的端子，通过测量可以得出直流电压的数值，如果接反将出现负值。图11所示为最终安装商修改的接线端子，经测试，其压线良好

2. 交流输出侧

l  交流输出侧接地

在安装现场，经常看到逆变器交流输出侧（PE端口）和外壳没有可靠接地，交流端没有正确接地，可能会导致逆变器采样不准从而报错，更加严重可能会导致设备损坏，也存在电击的可能，因此交流端PE线需要良好接地，确保安装过程中零线和地线之间的阻抗要小于10欧姆，电压小于5V。

l  漏电保护器接法和选型

在安装现场因漏保接线或选型问题，烧毁漏电保护器的情况时有发生，该怎么选择一款合适的漏电保护器，见传送门（光伏系统常见问题-漏电保护）。一般漏电保护器建议选择100mA或300mA。接线方式严格按照上进下出的方法，上端接电网，下端接逆变器。

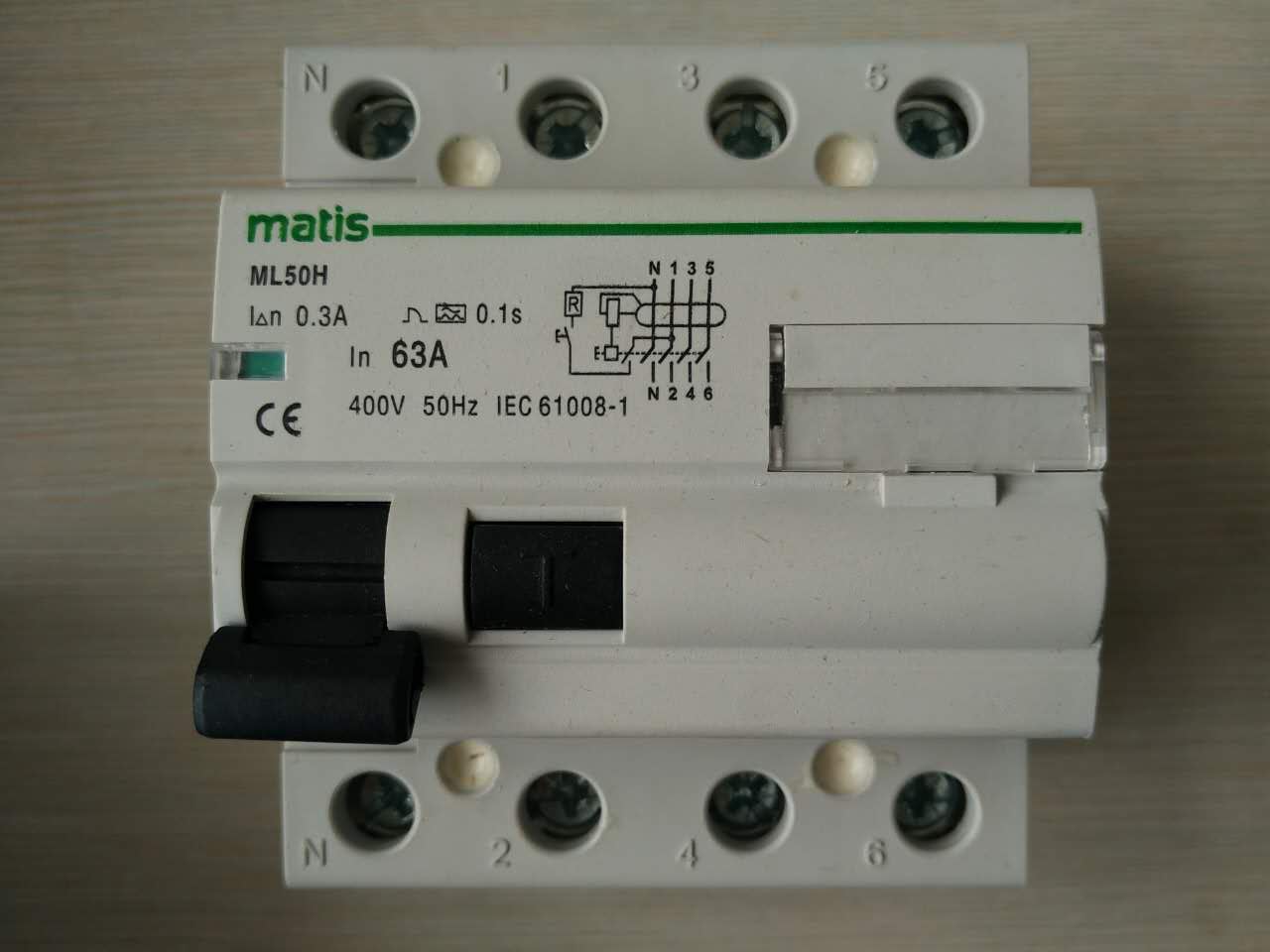

图16 漏电保护器实物图

l  线缆选择

在安装过程中，线缆的选择至关重要，线径的电压损失是影响发电量的重要因素，传送门（如何为光伏电站选择合适的电缆），此文档详见介绍了光伏电缆的选择原理，选择固德威逆变器常规情形下推荐的交流电缆线径。

3. 逆变器侧

l  防护盖板安装

很多安装现场的逆变器都放在室外，长时间的阳光直射会损坏逆变器元器件的寿命，阳光直射对腔内的温度有直接关系，影响电解电容的寿命，加速设备的老化，所以在有阳光直射等不利因素的状况下，建议安装防护盖板。

图17 加装盖板图

l  防水检测

在安装光伏系统时，要对光伏系统进行可靠防水，小固到项目现场，经常看到线缆裸露在雨水中，这很大程度会导致触电危险，所以在安装现场，一定要检查接线的防水部分是否做好。

图18防水检测实物图

图19 RS485防水头拧紧

l  安规设置

我司逆变器可以根据并网的电压值，调整相应的安规，来适应电网的复杂性。以单相为例，具体说明如下：

“China”安规要求当电网电压高于242Vac时，逆变器需要停止发电并脱网；

“China higher”将并网电压上限提高到264Vac，当电网电压高于264Vac时，逆变器才会脱网；

“China Highest”将并网电压上限提高到280Vac，当电网电压高于280Vac时，逆变器才会脱网；

若并网点电压接近或高于242Vac，在征得当地电力运营商许可后，根据并网点的电压情况，选择“ChinaHigher”或“China Highest”。

?  修改方法

1、 断开交流电

2、 单击按键到机器型号界面

3、 长按按键5S，进入二级菜单

4、 单击按键选择合适安规，选择完成后，等待30S后，逆变器会自动保存。

逆变器自动保存后，接通交流电

注：电网电压过高可能会影响到并网侧家用电器的正常使用和使用寿命。

l  逆变器搬运安装注意事项

如图20所示为正确搬运逆变器的实物图，图21左边的人搬抬PV端子，有错误，严重的会导致端子松动，接触不良。图22将机器搬运竖直靠在地方，会损坏端子，导致机器损坏。

4. 总结

本文小固分别从组件侧、交流输出侧、逆变器侧三个方面对光伏系统安装安装过程中的注意事项进行了说明。实现光伏系统安装的规范化是势在必行的，合理的注意并认真规范的安装上述要求，将保证您在光伏系统的生命周期内，获得最大的发电量和收益。
